ADAS 安装标定
1.1 ADAS 安装

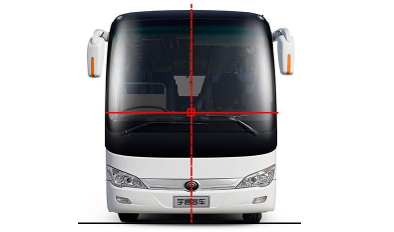

| 将摄像头固定在前挡风玻璃中央位置，以车辆中心轴线为中心，在雨刮器上方水平线和中轴线的交点处为设备最佳安装位置（注意不要被雨刮器遮挡），如下图： |

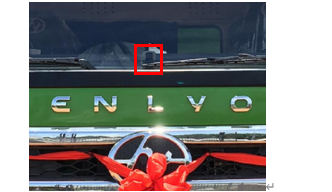

可在车外将选定的安装位置做好标记，避免安装摄像头时发生位移（可用黑胶布粘贴）， 然后将挡风玻璃内表面擦拭干净,将设备 3M 胶保护膜和镜头保护膜撕下后进行内部粘贴安装。粘贴时必须保证摄像头处于水平安装位置（可借助水平仪参考安装）。粘贴后建议按压 30S左右,确保 3M 胶内无气泡存在即可。
将摄像头固定在前挡风玻璃中央位置，以车辆中心轴线为中心，在雨刮器上方水平线和中轴线的交点处为设备最佳安装位置（注意不要被雨刮器遮挡），如下图：

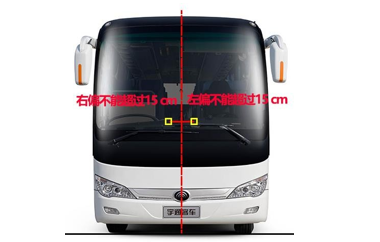

如果中心线上没有合理的安装位置，可以在车辆中轴线左右各 15cm 范围内进行安装， 越靠近中轴线越佳。安装后要记录好偏离中心点的距离，并在标定参数时进行设置。
ADAS 摄像头（蓝色航空头）请连接到主机的 AV2/ADAS 蓝色接口上，然后将螺丝固定好，如果视频黑屏，请确认摄像头和设备的分辨率是否一致。
ADAS 标定
A. 车身参数测量

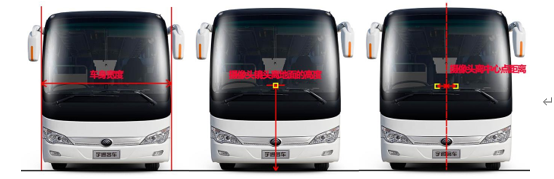

测量需要的车辆参数尺寸，车身宽度及 ADAS 摄像头离地面的高度，将测试结果记录下来。稍后在测试APP “ADAS 标定”中，输入相应的车身参数。
手机连接上德宝热点后打开运德宝APP，登录进入界面后点击上方菜单栏的“安装标定”菜单，然后选择“ADAS标定”后进ADAS标定界面，标定前需要先设置车辆的参数，下方参数必须正确填写。填写完成后点击“开始标定”具体说明如下：
车辆宽度：车辆的实际宽度
摄像头到车头的距离：测量摄像头到车头距离，大车一般为0
摄像头离中心点的距离：居中安装时为0。偏左时为正数，偏右时为负数（车内视角测量）
摄像头安装高度：ADAS镜头离地面的垂直距离。
C. 地平线方式标定

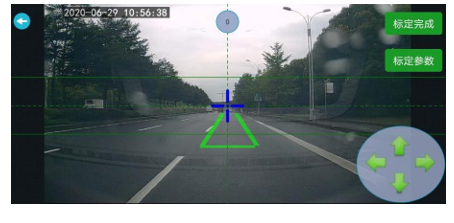

将车辆停靠在平整的路面上，保证正前方视野开阔，调整摄像头的角度，使视频中远方的天际线（天地交接处）与 APP 中的水平中心线重合，（如不能完全重合，可以通过上下方向键进行微调），蓝色十字架在中心线上，然后点击标定完成即可。
D. 标定杆标定

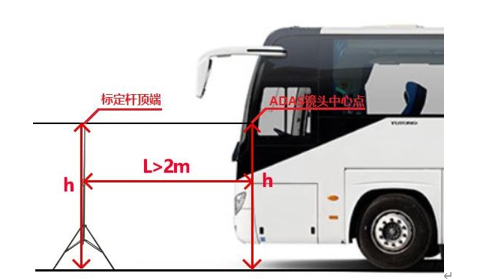

如果场地不允许，则可以在距离车前方（需和车辆中心线在一条直线上） 2 米以外的位置放置一个标定杆，标定杆的高度 h 必须和 ADAS 镜头中心点离地面的高度 h 相同（即等高线位置），如下图：

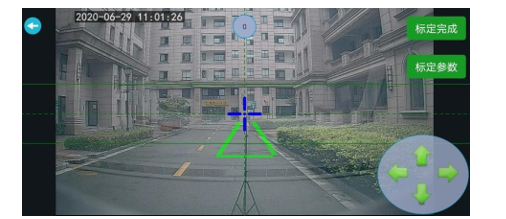

调整 ADAS 摄像头角度，使标定杆顶端与 APP 中的地平线位置重合（如不能完全重合， 可以通过上下方向键进行微调），蓝色十字架在中心线上，然后点击标定完成即可。
